RX2101TS觸屏拉力試驗機測控系統 本測控系統專為拉力機、壓力機、電子萬能材料試驗機而研制。適用于測定各種材料在拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等狀態下的力學性能及有關物理參數。

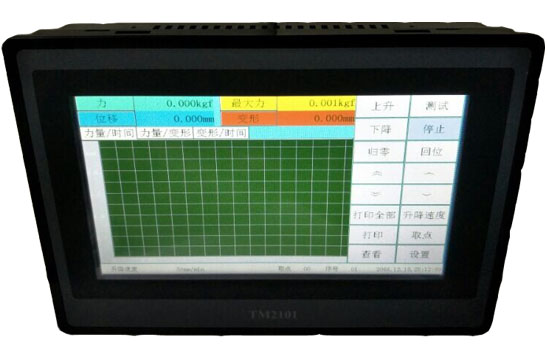

產品圖片
功能特性 本測控系統核心器件采用進口最新型超高精度24位AD，采樣速率400次/秒時全程不分檔分辨率為300000分度。并采用6點校準技術進一步提高精度，使力量采集精度達到國家一級標準。位移無誤差正負計數。7寸TFT彩色觸摸屏，直接輸入試驗參數，中英文操作界面層層提示，用戶無需操作手冊即可輕松操作。另外還可通過RJ45網絡接口與PC機通訊，配上專用的TM2100Pro專業豪華版測控軟件，實時顯示力－位移、力－時間、位移－時間、應力－應變等曲線，自動計算最大力、屈服力、平均力、最大變形、屈服點、彈性模量等參數，并具有靈活的報表編輯和打印功能。 輸出控制方式靈活多變,可配置為脈沖輸出方式控制伺服電機或0~10V電壓輸出方式控制變頻電機實現無級調速，另還有上升、停止及下降繼電器輸出可用于控制直流電機或氣動、液壓等動力裝置。
規格及技術參數 ★力分辯力：1/10000，采樣頻率400次/秒； ★力精度：示值的±0.1%(20～100％FS)； ★力傳感器類型：1mV/V,2mV/V,3mV/V,4mV/V,8mV/V,9.6mV/V； ★適用的力傳感器量程：1～10000kPa ★適配多種光柵編碼器，脈沖數范圍：100~65535； ★位移分辨力：由機械系統和光電編碼器決定,一般可達0.001mm； ★0～10V電壓輸出方式輸出控制變頻電機無級調速； ★脈沖輸出方式控制伺服電機無級調速； ★微型打印機打印測試結果，并具取點即打印功能； ★單次試驗，手動10點統計，并自動計算平均值，斷裂值（適做剝離、撕裂試驗），最多可儲存5組； ★單位任意切換：力量：kN/N/kgf/gf/t/lbf，位移：mm/cm/in； ★過載保護功能可設定； ★自動歸位功能； ★定荷重及定位移等多種測試方法。
打印樣例
銷售清單
可選配件
應用領域
資料下載
|
打印.jpg)
RX2101控制器一個
