TM2101N全電腦試驗機測控系統
本測控系統專為拉力機、壓力機、電子萬能材料試驗機而研制。適用于測定各種材料在拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等狀態下的力學性能及有關物理參數�？勺隼臁嚎s、三點抗彎、四點抗彎、剪切、撕裂、剝離、成品鞋穿刺、紙箱持壓、泡棉循環壓縮、彈簧拉壓及各種動靜態循環測試。
主要功能特性 �。�、硬件 主控制器采用21世紀最先進的32位ARM處理器, 處理速度達到奔騰級通用計算機的水平,相比傳統的8位單片機測控系統整體性能大大提高,運算速度更快,控制精度更高. 數據采集核心器件采用美國最新型超高精度24位AD，采樣速率可達2000次/秒,可捕捉到力量的瞬間變化過程,全程不分檔分辨力最高達500000分度。并采用獨創的6點校準技術進一步提高精度，力量測量精度優于國家0.5級(最高級)標準。 位移編碼器計數采用4倍頻技術,使位移分辨力提高4倍,最高可達0.0005mm。 脈沖和電壓兩種輸出控制方式，可控制具有脈沖或電壓控制接口的任意伺服馬達、變頻馬達或直流馬達實現平滑無級調速，另還有上升、下降及停止等開關量信號輸出可用于直接驅動外部繼電器或電磁閥，可用于控制直流電機或氣動、液壓等動力裝置。 先進的速度、位移、力量三閉環技術，可以實現精確的任意波形控制。 豐富的接口擴展能力：多達4路24位模擬量輸入，3路16位模擬量輸出，3路脈沖輸出，3路AB相光電編碼器輸入，9路開關量輸入，8路開關量輸出，1路USB接口，1路RS232接口，1路RS485接口，1路RJ45網絡接口，1個串口微型打印機接口，1個8×4矩陣鍵盤接口。 所有輸入輸出接口均采用高速光電隔離技術，具備強大的抗干擾能力２、軟件

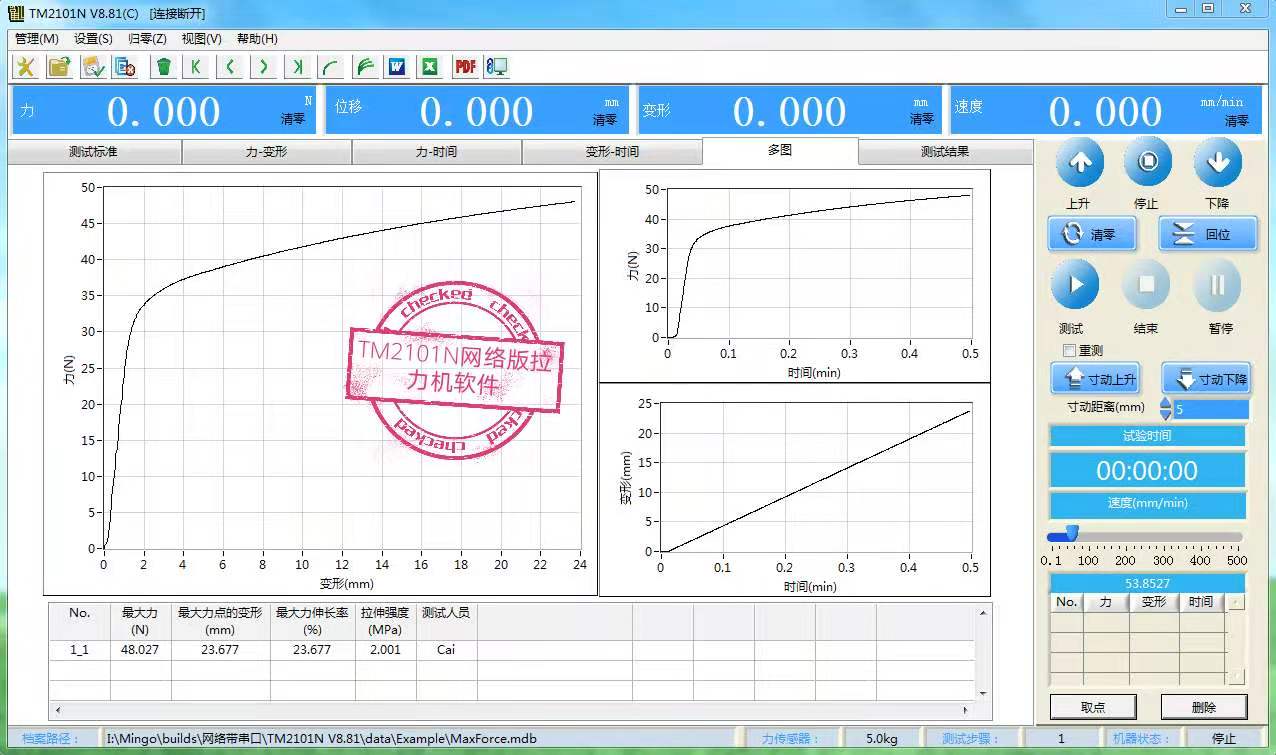

TM2101N豪華界面全電腦測控系統(詳細說明）
Windows標準風格，層次分明的操作方式加上詳盡的幫助文檔和提示使之成為目前試驗機行業最簡單易用的軟件，您的調試和軟件培訓效率將顯著提高。 采用多線程并行處理技術，測試過程中實時同時顯示力量-位移、力量-時間、位移-時間、應力-應變等曲線，可隨意切換到想看的曲線畫面，并可查看用戶設置等。 標準化的測試過程控制和報表輸出模版，使可以定義任意多個測試標準供用戶調用，范圍涵蓋GB、ASTM、DIN、JIS、BS…等幾乎所有測試標準。靈活強大的測試方法自定義方式,具備定速速、定位移、定力量、定力量速率、定應力、定應力速率、定應變、定應變速率等各種控制模式，可實現復雜的多步嵌套循環控制.可設置自動返回、自動判斷斷裂、自動歸零等功能。 強大的數據分析統計和曲線圖形分析輔助工具，具備放大、縮小、平移、十字光標、取點等功能。多次歷史測試數據可調入圖形同時顯示做對比分析。多達7個區間設置、40個手動取點、120個自動取點功能。具備最大值、最小值、平均值、去高低平均值、中位數、標準差、總體標準差、CPK值等多種統計功能。 完全開放的測試結果編輯方法，用戶可得到任何想要的測試結果。最大力、斷裂力、剝離力、拉伸強度、剪切強度、撕裂強度、最大變形、屈服力、伸長率、彈性模量、環剛度、非比例延伸率、區間最小力、區間平均力、定伸長取力、定力量取伸長等多達400多個計算結果均由計算機自動算出，供用戶選擇調用。 業界創新的Microsoft Word報表格式，簡單易用，只要您會使用Word，就可編輯出您想要的精美報表。 權限管理系統使您可以鎖定軟件的任意功能模塊,將軟件操作分為多個權限級別,沒被授權的操作人員無法觸及沒被授權的模塊,軟件操作更加安全可靠。 全數字化的校準系統，校準過程簡單高效，校準數據上下位機雙重保護。 功能強大的單位系統，可以適應世界上任何單位制，如力值單位有gf、kgf、N、kN、tf、lbf、ozf、tf（SI）、tf（long）、tf（short）等供選擇,更可擴展任意多種單位。 更多重的保護機制：力量、行程、位移超量程保護設定，上下限位行程開關硬件保護設定。 測試數據管理簡單直觀高效：?jiǎn)未螠y(cè)試數據以Windows標準的文檔形式存儲，自由設置儲存路徑和文件名。避免了傳統測控軟件以數據庫格式儲存測試數據時數據庫文件會越來越大而導致軟件運行越來越慢的缺點。只要您的硬盤足夠大，測試數據可以無限量保存。 所有操作均具有快捷鍵,并可連接外部手動控制盒,可外接快上、快下、中上、中下、慢上、慢下、置零、回位、測試、暫停、結束等全部常用按健. 多國語言一鍵切換：簡體中文、繁體中文、英文，十國語言版更有日文、韓文、俄文、德語、法語、西班牙文、葡萄牙文等即將推出。 綠色軟件，無需安裝，直接拷貝到計算機即可使用（需先安裝串口驅動）,維護升級更加簡單。 規格及技術參數 ★力分辯力：1/500000~1/1000可調，采集速率：0.1~2000Hz可調 ★力精度：示值的±0.1%(20～100％FS)；4個力通道； ★適用的力傳感器類型：1mV/V,2mV/V,3mV/V,4mV/V,8mV/V,9.6mV/V； ★適用的力傳感器量程：1～1000000N ★位移分辨力：由機械系統和光電編碼器決定,一般可達0.001mm； ★位移測量精度：儀表系統無誤差，由機械系統和光電編碼器決定；1個位移通道； ★速度輸出控制： 控制方式:脈沖 或 電壓 ★脈沖: 適用于控制帶脈沖輸入接口的伺服電機或步進電機 精度:0.069 ★電壓: 適用于控制帶模擬電壓輸入接口的伺服電機、變頻器或直流電機 范圍:0~5V 精度:0.069% ★速度范圍:0.001~1000mm/min ★單位任意切換 如：力量：t/kgf/N/lbf/g；位移：mm/cm/in/m； ★更多重的保護機制：力量、行程、位移超量程保護設定，上下限位行程開關硬件保護設定 ★數字開關量輸出控制：可用于驅動外部繼電器或電磁閥等 輸出類型:集電極開路光隔離晶體管輸出 最大耐壓:30V ★數字開關量輸入檢測：可用于檢測上限位和下限位 ★與電腦通訊接口：3線制RS232串口 ★[圖片２]橡膠伸長計(又叫大變形或位移跟蹤器)：一個或兩個編碼器均可 分辨率:由機械系統和光電編碼器決定,可達0.0001mm 精度:儀表系統無誤差.采集速率:50kHz 量程:0.0001~1000000000mm 激勵電壓:5VDC 編碼器線數:1~10000 傳感器類型:電壓輸出或差分輸出或集電極開路型AB相正交輸出光電編碼器通道數:1 ★[圖片３]金屬引伸計(又叫小變形、電子引伸計或應變規) 分辨率:1/500000 精度:±0.1% 采集速率:50Hz 量程:0.0001~1000000000mm 傳感器類型:電阻應變片式 傳感器靈敏度:0.1--1280mV/V 激勵電壓:9VDC 通道數:1
產品圖片
銷售清單
可選配件
應用領域
正常工作
資料下載
|
2402網絡版電路板一塊
